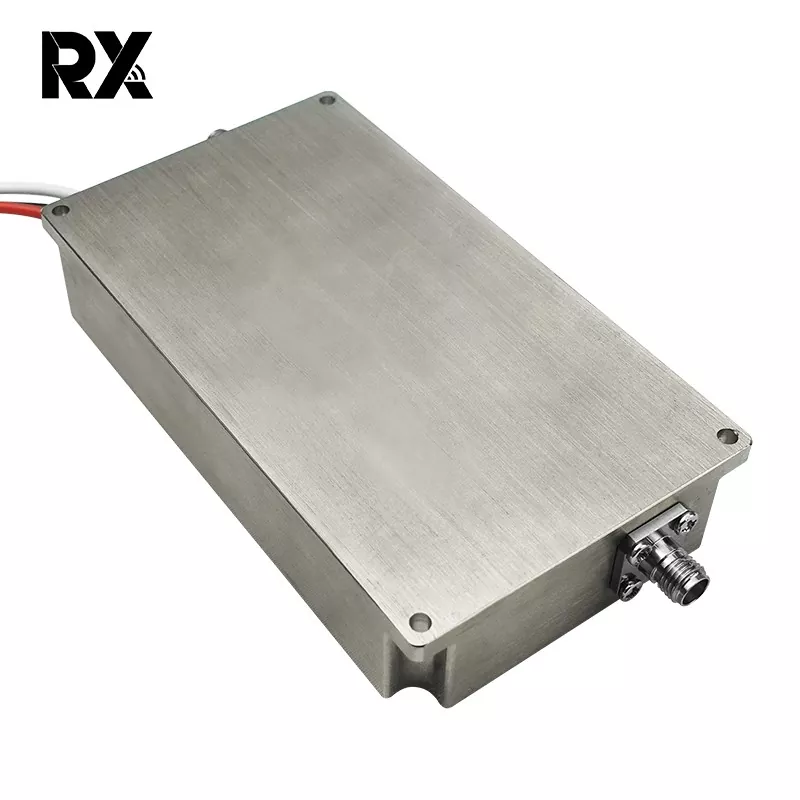

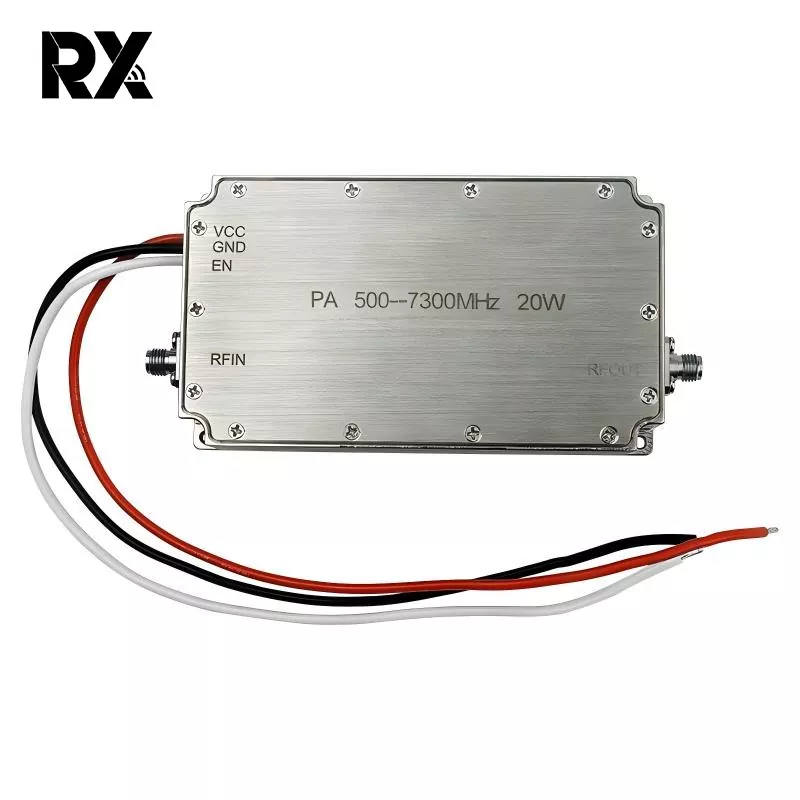

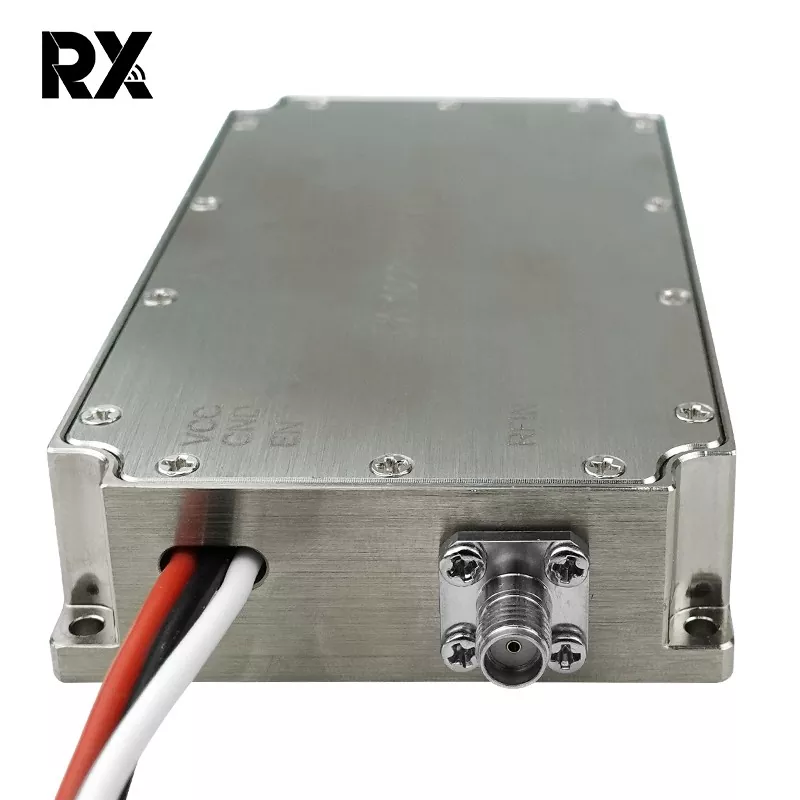

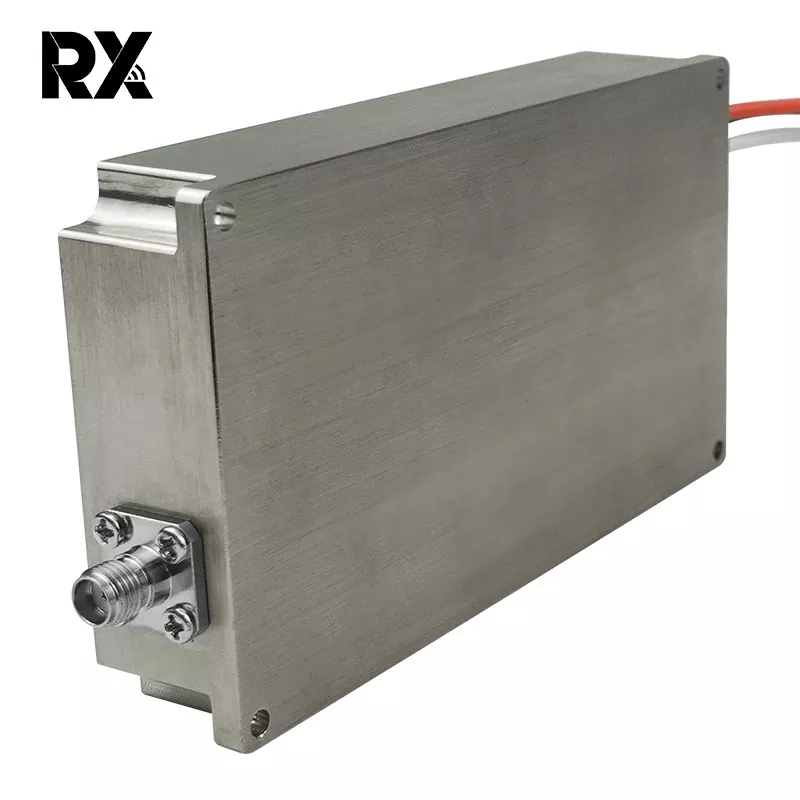

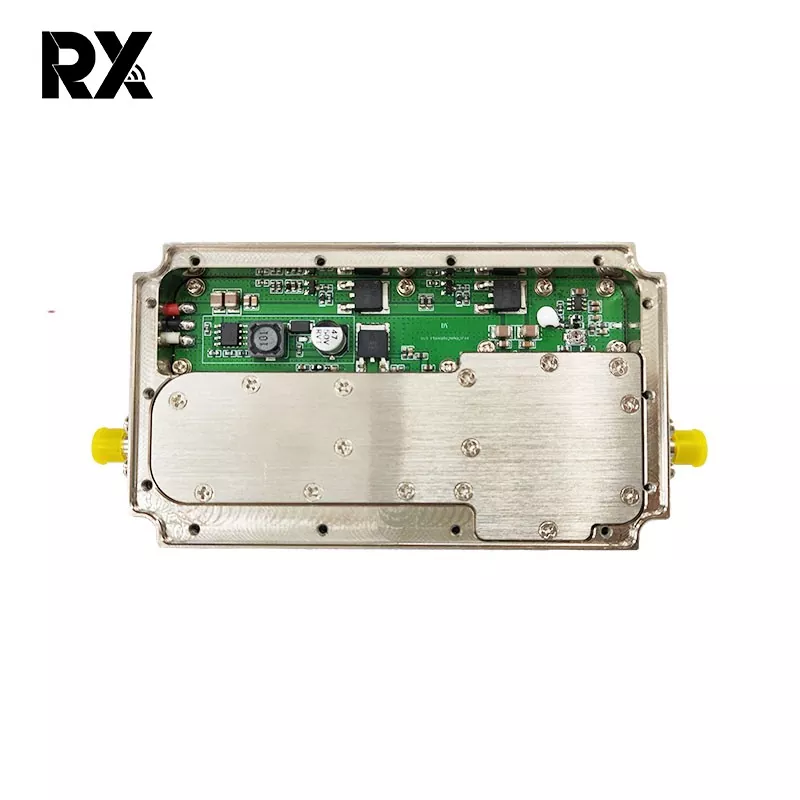

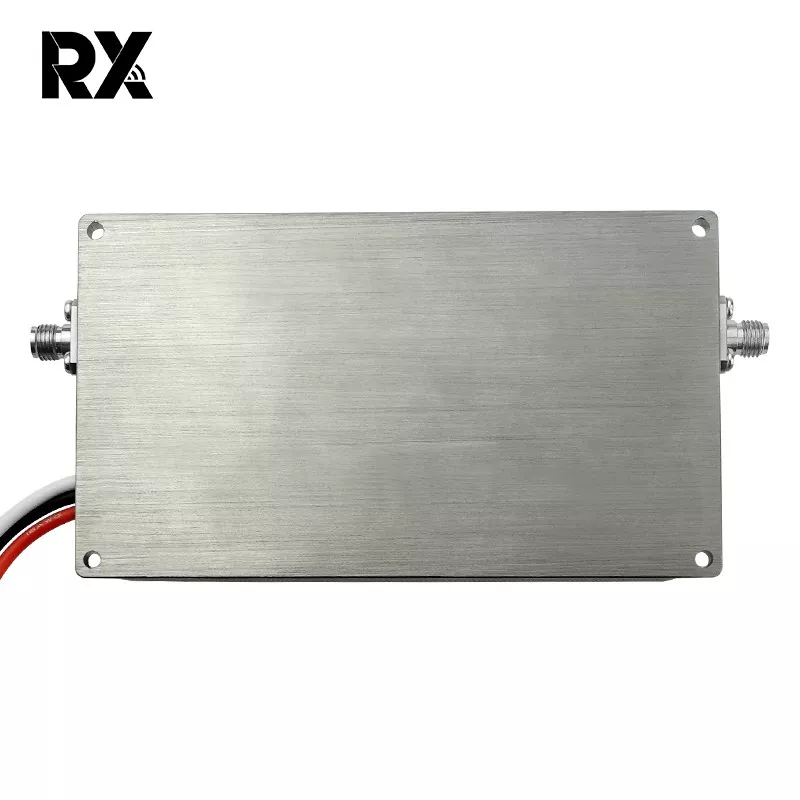

Надширокосмуговий підсилювач потужності 20 Вт 500-7300 МГц

Це ультраширокосмуговий підсилювач потужністю 20 Вт 500–7300 МГц без джерела сигналу. Він відіграє вирішальну роль у розподілі електроенергії та захисті лінії в системі. Хоча він сам по собі не забезпечує посилення, він може точно послаблювати, узгоджувати або ізолювати сигнали високої потужності до 20 Вт у надширокій смузі частот 500 МГц-7,3 ГГц.

Надіслати запит

Опис продукту

Основні переваги:

Цей мікросхема підсилювача потужності 20 Вт 500-7300 МГц охоплює 500-7300 МГц, одночасно охоплюючи L, S, C і частину діапазонів X, що дозволяє багаторазово використовувати одну мікросхему. Це зменшує кількість компонентів дільника частоти, таким чином стискаючи розмір і заощаджуючи витрати. Це полегшує перемикання між діапазонами перешкод, усуваючи потребу у зовнішніх джерелах сигналу та антенах. Один широкосмуговий чіп може впоратися з перешкодами від низьких частот, звичайних діапазонів до високих частот.

Основна функція:

У широкосмуговому трансиверному зв’язку він підтримує потужність приводу 20 Вт, що перевищує ліміт попереднього етапу, до рівня, який може впоратися наступний чіп, запобігаючи стисненню або вигорянню наступного МШУ/мікшера. Витримує миттєву потужність ≥ 20 Вт. Коли відбита потужність виникає через неузгодженість антени або розрив ланцюга на наступному каскаді, цей підсилювач потужності 500-7300 МГц потужністю 20 Вт поглинає/послаблює відбиту енергію для захисту силових транзисторів на попередньому каскаді.

Цей підсилювач потужності, вставлений між двома каскадами підсилювача потужності, може зменшити зворотні втрати на 3-6 дБ, зменшити міжкаскадні відбиття, придушити автоколивання та покращити міжкаскадну ізоляцію.

Специфікація ультраширокосмугового підсилювача потужністю 20 Вт, 500-7300 МГц（TC=25℃）

немає	опис	символ	Хв	Тип		Макс	одиниця	Зауваження
1.	Робоча частота	BW	500			7300	МГц
2.	Вхідна потужність	Pin		0			дБм
3.	Вихідна потужність CW	Псат	42.5	43		44	дБм	Безперервна хвиля
4.	Приріст потужності	Gp		43			дБм	@ Pin=0 дБм
5.	Рівномірність посилення потужності	△Gp		±1,5			дБ	@ Pin=0 дБм
6.	Вхідні зворотні втрати	S11		-15			дБ
7.	Робоча напруга	Vdc	24	30		36	V
8.	Поточне споживання	A		2		3	A	@ Потужність = 10~15 Вт
9.	Вхід радіочастотного роз’єму		SMA, Жінка
10.	Вихід радіочастотного роз'єму		SMA, Жінка
11.	вага			0.278		0.3	кг
12.	ДовжинаШиринаВисота		1056020			мм
13.	Максимальна вхідна потужність	PinMax	≤10			дБм
14.	Визначення інтерфейсу	VDD	A1		24 В постійного струму
		GND	A2		Земля
		Увімкнути	1		5В~Vdd:УВІМК 0 В: ВИМК
	Габаритний розмір	Примітка: 1、 Габаритні розміри лише для довідки； 2、 Розмір можна відповідно збільшити або зменшити відповідно до вимог клієнта； 3、 Позиції вхідного інтерфейсу, вихідного інтерфейсу та інтерфейсу джерела живлення можна змінювати відповідно до фактичних потреб клієнтів；
	Габаритний розмір

Криві продуктивності (фактично виміряні зразки, 25 °C, 28 В)

Частота	введення	24В			30В			36В
（МГц）	(дБм)	Pout (дБм)	I(A)	η(%)	Pout (дБм)	I(A)	η(%)	Pout (дБм)	I(A)	η(%)
500	0	39.8	1.37	29,04%	41.39	1.58	29,06%	42.6	1.74	34,86%
600	0	40.9	1.3	39,43%	42.65	1.52	40,37%	43.95	1.78	46,50%
700	0	40.99	1.33	39,35%	42.89	1.55	41,84%	44.1	1.85	46,31%
800	0	41.3	1.4	40,15%	43.23	1.62	43,29%	44.7	1.79	54,96%
900	0	41.4	1.5	38,34%	43.35	1.71	42,16%	44.85	1.91	53,31%
1000	0	41.4	1.52	37,84%	43.38	1.74	41,72%	44.87	1.94	52,73%
1100	0	41.8	1.62	38,93%	43.67	1.84	42,18%	45	2.02	52,18%
1200	0	41.88	171	0,38%	43.6	1.92	39,77%	44.75	2.07	48,07%
1300	0	41.8	1.75	36,04%	43.52	1.98	37,86%	44.66	2.136	45,63%
1400	0	41.76	1.69	36,97%	43.43	1.9	38,65%	44.63	2.059	47,01%
1500	0	41.65	1.66	36,70%	43.23	1.85	37,91%	44.31	1.97	45,65%
1600	0	42	1.71	38,62%	43.61	1.92	39,86%	44.6	2.038	47,17%
1700	0	41.88	1.73	37,13%	43.45	1.95	37,83%	44.4	2.06	44,57%
1800	0	41.75	1.73	36,04%	43.34	1.98	36,33%	44.33	2.1	43,02%
1900	0	42	1.74	37,95%	43.57	1.95	38,89%	44.6	2.1	45,78%
2000	0	42.3	1.81	39,09%	43.96	2.06	40,27%	44.89	2.26	45,47%
2100	0	42.4	1.83	39,57%	44	2.11	39,68%	44.93	2.33	44,52%
2200	0	42.3	1.78	39,75%	43.84	2	40,35%	44.82	2.24	45,15%
2300	0	42.4	1.88	38,52%	43.96	2.02	41,07%	44.88	2.22	46,19%
2400	0	42.4	2	36,20%	44	2.16	38,76%	44.69	2.39	41,07%
2500	0	42.4	2.12	34,15%	43.9	2.38	34,38%	44.56	2.7	35,28%
2600	0	42.2	2.15	32,16%	43.6	2.39	31,95%	44.1	3	28,56%
2700	0	42.3	2.15	32,91%	43.94	2.72	30,36%	44.7	3.16	31,13%
2800	0	42.2	2.04	33,90%	43.96	2.55	32,53%	44.83	2.96	34,24%
2900	0	41.9	1.99	32,43%	43.71	2.39	32,77%	44.68	2.7	36,27%
3000	0	42.2	1.94	35,64%	43.97	2.25	36,96%	45.11	2.46	43,95%
3100	0	41.85	1.97	32,38%	43.66	2.17	35,68%	44.68	2.29	42,76%
3200	0	41.95	2	32,64%	43.7	2.3	33,97%	44.81	2.24	45,04%
3300	0	41.88	2.15	29,88%	43.58	2.38	31,94%	44.66	2.2	44,31%
3400	0	41.74	2.18	28,53%	43.54	2.42	31,12%	44.64	2.3	42,18%
3500	0	41.42	2	28,89%	43.28	2.43	29,19%	44.34	2.44	37,11%
3600	0	41.22	2	27,59%	43.17	2.44	28,35%	44.31	2.52	35,68%
3700	0	40.92	2	25,75%	42.88	2.34	27,65%	44	2.62	31,96%
3800	0	40.79	2.17	23,03%	42.51	2.43	24,45%	43.63	2.52	30,51%
3900	0	41.15	2.15	25,26%	42.8	2.43	26,14%	43.84	2.52	32,02%
4000	0	41.58	2.09	28,68%	43.1	2.41	28,24%	44.11	2.59	33,16%
4100	0	41.72	2.04	30,35%	43.52	2.39	31,37%	44.1	2.59	33,08%
4200	0	41.8	1.88	33,55%	43.22	2.22	31,52%	44.1	2.57	33,34%
4300	0	42.13	1.92	35,44%	43.59	2.21	34,47%	44.4	2.58	35,58%
4400	0	41.87	1.97	32,53%	43.38	2.2	33,00%	44.26	2.45	36,28%
4500	0	41.73	2	31,03%	43.31	2.19	32,62%	44.2	2.47	35,50%
4600	0	40.96	2	25,99%	42.77	2.18	28,93%	43.73	2.48	31,73%
4700	0	40.49	2.01	23,21%	42.3	2.1	26,96%	43.35	2.43	29,67%
4800	0	41.18	1.98	27,61%	42.9	2.14	30,37%	44.1	2.36	36,31%
4900	0	40.46	2	23,16%	42.23	2.15	25,91%	43.4	2.22	32,85%
5000	0	40.91	2	25,69%	42.6	2.13	28,48%	43.83	2.25	35,78%
5100	0	40.64	2.14	22,56%	42.3	2.25	25,16%	43.52	2.23	33,62%
5200	0	40.78	2.25	22,16%	42.44	2.42	24,16%	43.63	2.35	32,72%
5300	0	40.91	2.21	23,25%	42.52	2.41	24,71%	43.65	2.52	30,65%
5400	0	40.92	2.32	22,20%	42.57	2.54	23,72%	43.64	2.52	30,58%
5500	0	41.28	2.32	24,12%	42.91	2.53	25,75%	43.87	2.64	30,78%
5600	0	41.31	2.32	24,28%	43	2.52	26,39%	44.04	2.62	32,25%
5700	0	41.51	2.34	25,21%	43.28	2.55	27,82%	44.27	2.64	33,75%
5800	0	41.62	2.35	25,75%	43.3	2.57	27,73%	44.26	2.67	33,29%
5900	0	41.13	2.32	23,30%	42.9	2.49	26,10%	43.92	2.58	31,86%
6000	0	41.27	2.33	23,96%	43	2.5	26,60%	43.03	2.57	26,06%
6100	0	41.11	2.35	22,89%	42.78	2.51	25,19%	43.75	2.58	30,64%
6200	0	40.64	2.28	21,18%	42.23	2.45	22,74%	43.14	2.49	27,59%
6300	0	41.15	2.24	24,24%	42.71	2.41	25,81%	43.54	2.46	30,62%
6400	0	41.06	2.2	24,17%	42.71	2.38	26,14%	43.33	2.46	29,17%
6500	0	40.67	2.18	22,30%	42.27	2.34	24,02%	43.11	2.43	28,07%
6600	0	40.67	2.2	22,10%	42.29	2.37	23,83%	43.17	2.49	27,78%
6700	0	40.62	2.18	22,05%	42.33	2.35	24,26%	43.19	2.49	27,90%
6800	0	40.95	2.2	23,57%	42.47	2.37	24,84%	43.36	2.521	28,66%
6900	0	40.66	2.15	22,56%	42.28	2.35	23,98%	43.18	2.53	27,40%
7000	0	41.28	2.12	26,39%	42.91	2.34	27,84%	43.75	2.51	31,49%
7100	0	40.73	2.04	24,16%	42.34	2.27	25,17%	43.42	2.45	29,90%
7200	0	41.15	1.98	27,42%	42.85	2.52	25,50%	43.92	2.39	34,39%
7300	0	41	1.88	27,90%	42.74	2.12	29,55%	43.68	2.31	33,67%
