Shenzhen Texin Electronics Co., Ltd зосереджена на дослідженні та розробці, виробництві та продажу технології бездротового зв’язку з моменту свого створення. Лінійка продуктів включає в себе мобільний зв'язок 2G/3G/4G/5G джерело антисигналу та GPS, WIFI антимодуль бездротового сигналу, а також інтелектуальне управління обладнанням системної платформи Lora. Ми надаємо стабільний і надійний, гарну масштабованість і індивідуальний продукт для наших клієнтів із професійними технологіями та чудовим сервісом. Джерело антисигналу FPV є продуктом антимодуля FPV, який досліджується та розробляється компанією Texin Electronics. Цей модуль використовує логічну мікросхему FPGA як головний контроль у поєднанні з чудовою стабільною частотою заблокованої частоти VOC, для створення модуля сигналу анти FPV модуляції. Цифровий сигнал генерується внутрішнім елементом FPGA, який модулюється на хвилі несучої сигналу з частотою коливань VCO, процес реакції виведення сигналу на підсилювач, а потім передачі на антену.
Shenzhen Texin Electronics Co., Ltd зосереджена на дослідженні та розробці, виробництві та продажу технології бездротового зв’язку з моменту свого створення.
Лінійка продуктів включає в себе мобільний зв'язок 2G/3G/4G/5G джерело антисигналу та GPS, WIFI антимодуль бездротового сигналу, а також інтелектуальне управління обладнанням системної платформи Lora. Ми надаємо стабільний і надійний, гарну масштабованість і індивідуальний продукт для наших клієнтів із професійними технологіями та чудовим сервісом. Джерело антисигналу FPV є продуктом антимодуля FPV, який досліджував і розробляв Texin Electronics. Цей модуль використовує логічну мікросхему FPGA як головний контроль у поєднанні з чудовою стабільною частотою заблокованої частоти VOC, для створення модуля сигналу анти FPV модуляції. Цифровий сигнал генерується внутрішнім елементом FPGA, який модулюється на хвилі несучої сигналу з частотою коливань VCO, процес реакції виведення сигналу на підсилювач, а потім передачі на антену.
Підтримувані частоти: 300-1200 МГц, 2,4 ГГц тощо.
Вихідна потужність: 20 Вт
Вбудоване цифрове джерело сигналу, зручніше у використанні, висока ефективність
Невеликі розміри полегшують інтеграцію користувачів
Розробка програм промислового класу, використання чіпів промислового класу, придатних для промислового застосування.
Немає. | lt | дані | одиниця |
1 | Частота | 5000-6000 | МГц |
2 | Випробувальна напруга | 28 | V |
3 | поточний | 1.9 | A |
4 | Вихід | 20 | W |
5 | посилення | 43 | дБ |
6 | Стабільність виходу | 1 | дБ |
7 | Роз'єм | SMA/Жінка | |
8 | Вихідний роз'єм VSWR | ≤1,30 (без живлення та VNAtest) | |
9 | Провід живлення | Червоний+Чорний+Провід активації | |
10 | Увімкнути керування | HighON Low Off | |

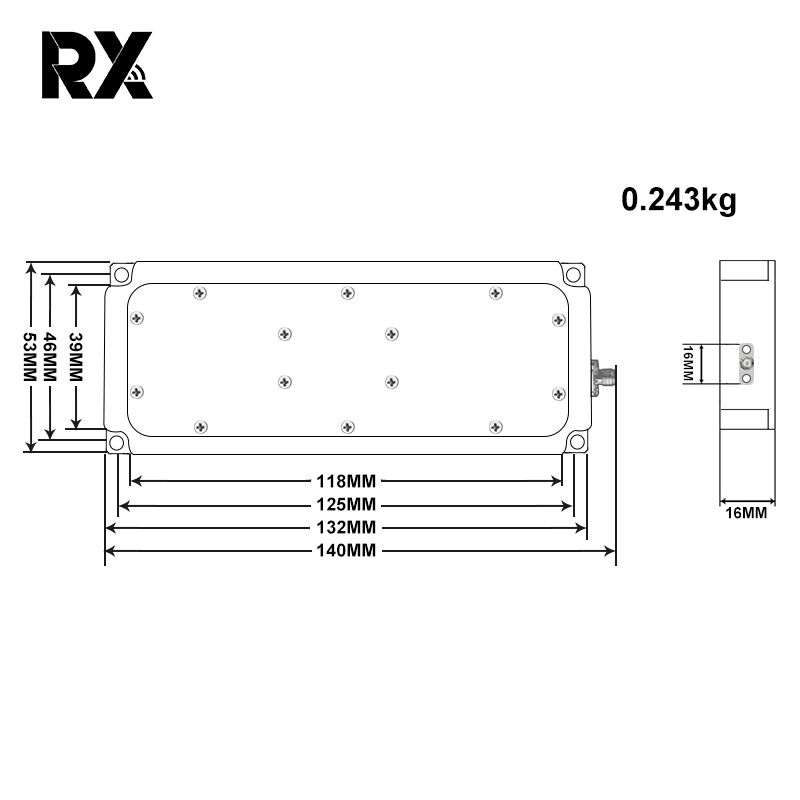

11 | Розмір зовнішньої оболонки | 132*53*16 | мм |
12 | Монтажний отвір | 46*125 | мм |
13 | вага | 243 | g |
14 | Робоча температура | -40~+65 | ℃ |
15 | Матеріал зовнішньої оболонки | Алюміній | |
16 | Необхідність вібрації | Завантаженість автомобіля нормальна |
1. основна функція:
Він заснований на частоті дистанційного керування FPV для встановлення параметра цифрової модуляції сигналу джерела протисигналу, модулювання його на налаштовану частоту, джерело антисигналу після модуляції, яке посилюється радіочастотним сигналом і виводиться на антену для передачі, утворюючи бездротовий сигнал на сигнал дистанційного керування анти FPV.
2. Опис програми:
Вихід SMA радіочастотного порту модуля захисту від джерела сигналу має опір 50 Ом, підключений до вхідного інтерфейсу SMA модуля підсилювача, вихід модуля живлення підсилювача підключено до передавальної антени, інтерфейс і імпеданс повинні бути узгодженими. Температура модуля після інтеграції повинна не перевищувати робочу температуру, належне розсіювання тепла.
1. Діапазон частот
Немає антиефекту, якщо виходить за діапазон використовуваної частоти, коли налаштована частота відповідає сигналу дистанційного керування анти FPV.
2. Відстань перешкод і вихідна конфігурація
Відстань перешкод пов'язана з вихідною потужністю підсилювача. Чим більша потужність, тим більше антивідстань. Крім того, найкраща ефективність повинна бути досягнута в безперешкодному середовищі, що означає, що між антисигналом і FPV немає жодних перешкод.
