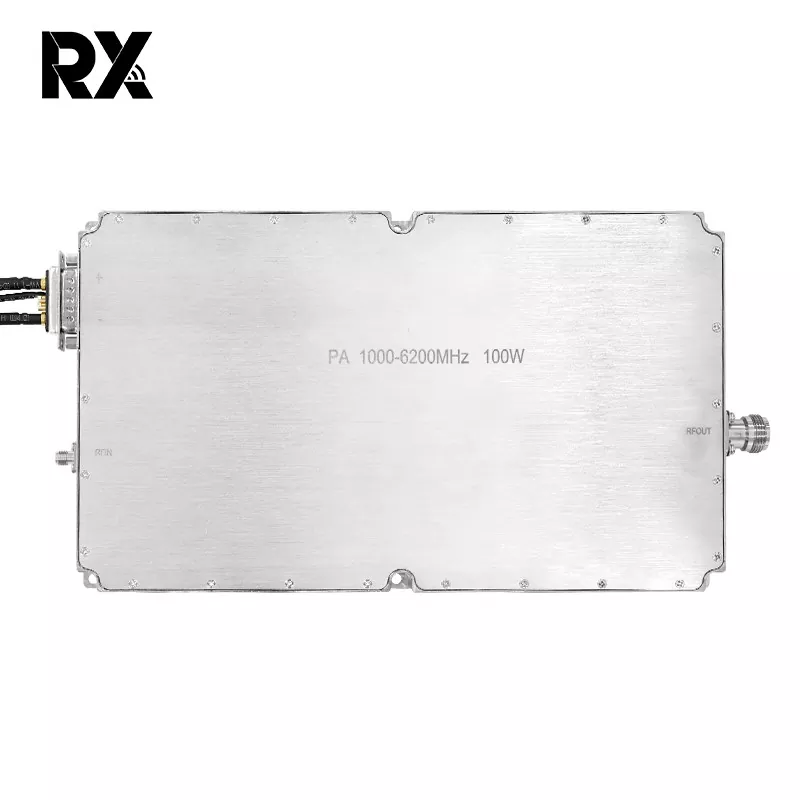

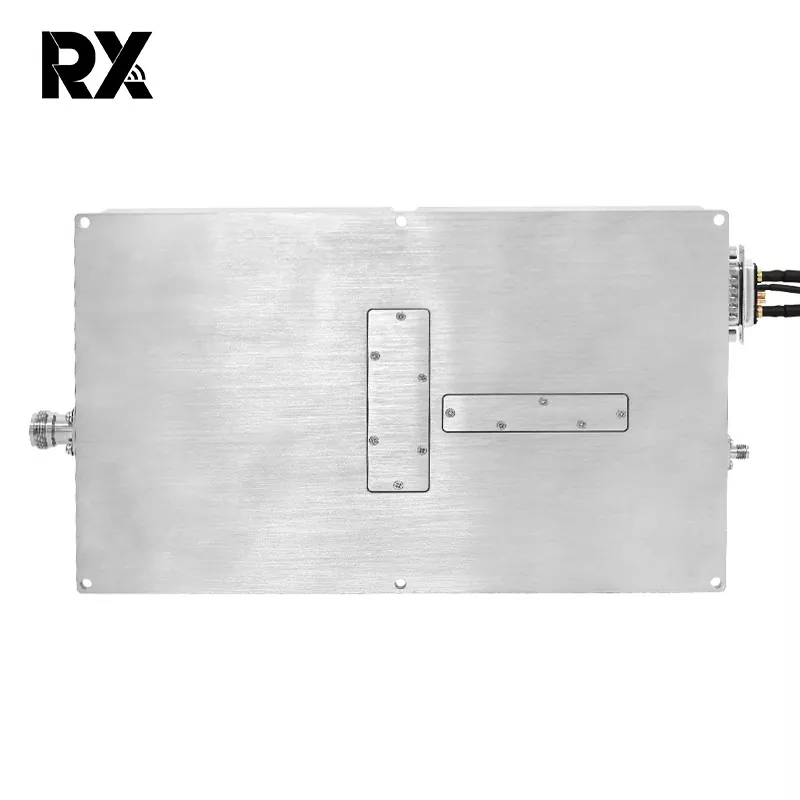

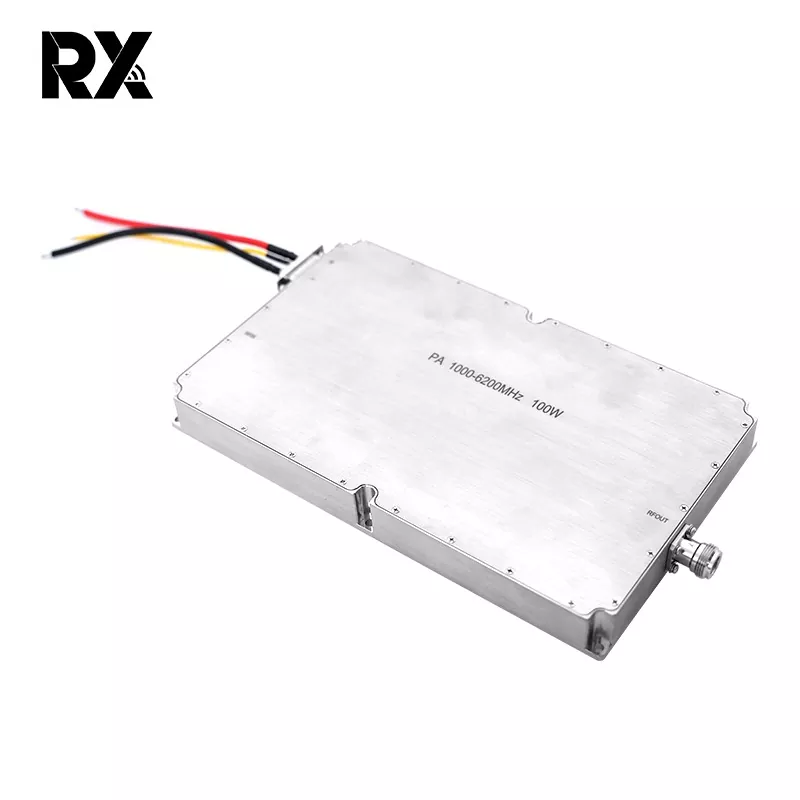

Надширокосмуговий підсилювач потужності 1000-6000 МГц потужністю 100 Вт

Ультраширокосмуговий підсилювач потужності 1000-6000 МГц потужністю 100 Вт — це радіочастотний модуль. Один модуль може охоплювати 1–6 ГГц, усуваючи потребу в традиційних багатодіапазонних схемах комутації, значно зменшуючи розмір і складність системи. Підходить для сценаріїв, пов’язаних зі зміною частоти, стрибками частоти або широкосмуговими перешкодами.

Надіслати запит

Опис продукту

Надширокосмуговий підсилювач потужності 1000-6000 МГц потужністю 100 Вт

У цьому модулі використовується технологія GaN, що забезпечує на 30% менше розсіювання тепла, ніж LDMOS при еквівалентній потужності 100 Вт, досягаючи дійсно високої потужності та низького розсіювання тепла, таким чином подовжуючи термін служби модуля. Крім того, до друкованої плати ми додали захист від температури, захист від навантаження, захист від перенапруги та захист від перевантаження, усуваючи потребу у зовнішніх функціях захисту та значно підвищуючи ефективність роботи.

На відміну від звичайних вузькосмугових частот, ультраширокосмуговий (1000-6000 МГц) вимагає вищих технічних стандартів і стандартів якості компонентів для досягнення своїх ультраширокосмугових, потужних і надійних характеристик. Надширокосмуговий підсилювач потужності 1000-6000 МГц 100 Вт продемонстрував видатну продуктивність у сучасному багатодіапазонному зв’язку, тестуванні електромагнітної сумісності, радіоелектронній боротьбі та системах боротьби з дронами.

Специфікація підсилювача потужності 1000-6200 МГц 100 Вт（TC=25℃）

немає	опис	символ	Хв	Тип		Макс	одиниця	Зауваження
1.	Робоча частота	BW	1000			6200	МГц
2.	Вхідна потужність	Pin		2			дБм
3.	Вихідна потужність CW	Псат	50.5	51		52.5	дБм	Безперервна хвиля
4.	Приріст потужності	Gp	48.5	49		50.5	дБм	@ Pin=2 дБм
5.	Рівномірність посилення потужності	△Gp		±1,5			дБ	@ Pin=2 дБм
6.	Вхідні зворотні втрати	S11		-15			дБ
7.	Робоча напруга	Vdc	28	28		32	V
8.	Поточне споживання	A		17		21.5	A	@ Потужність=110~180 Вт
9.	Вхід радіочастотного роз’єму		SMA, Жінка

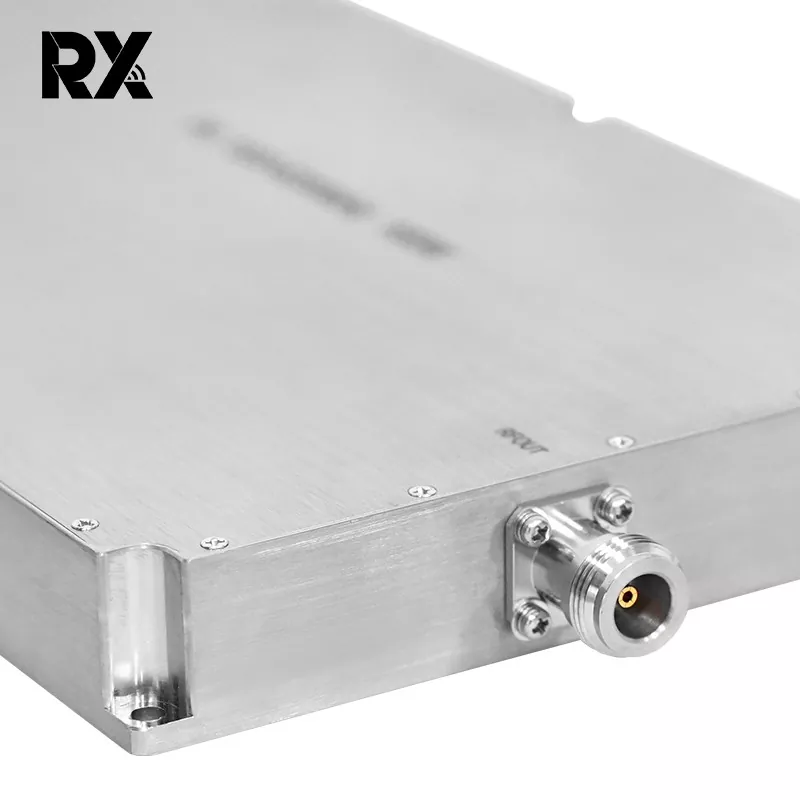

10.	Вихід радіочастотного роз'єму		N, Жінка
11.	вага			1.9		2	кг
12.	ДовжинаШиринаВисота		25015025			мм
13.	Максимальна вхідна потужність	PinMax	≤10			дБм

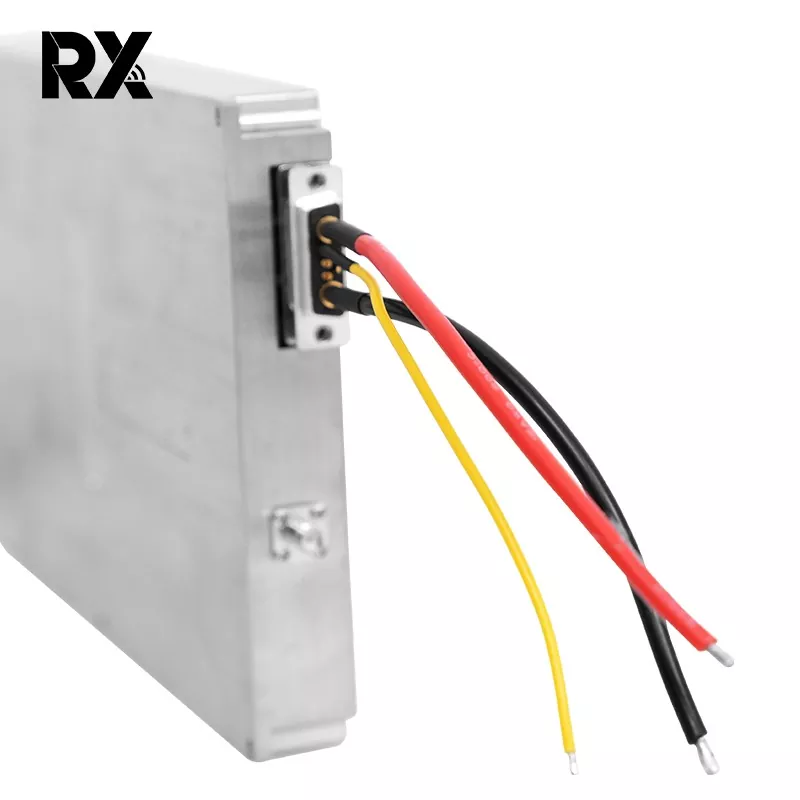

14.	Визначення інтерфейсу (7W2 жіночий)	VDD	A1		28 В постійного струму
		GND	A2		Земля
		Захист від перевантаження по струму	2		Нормальна робота: 0В Захист від перевантаження по струму: +5 В			Захист від перевантаження по струму @ 25A
		Захист від перегріву	2		Нормальна робота: 0В Захист від перегріву: +5 В			Перегрівання
		Увімкнути	3		5В~Vdd:УВІМК 0 В: ВИМК			захист при 100 ℃
		GND	4		Земля
		Держава	5		Нормальна робота: 0В Стан захисту: +5В
