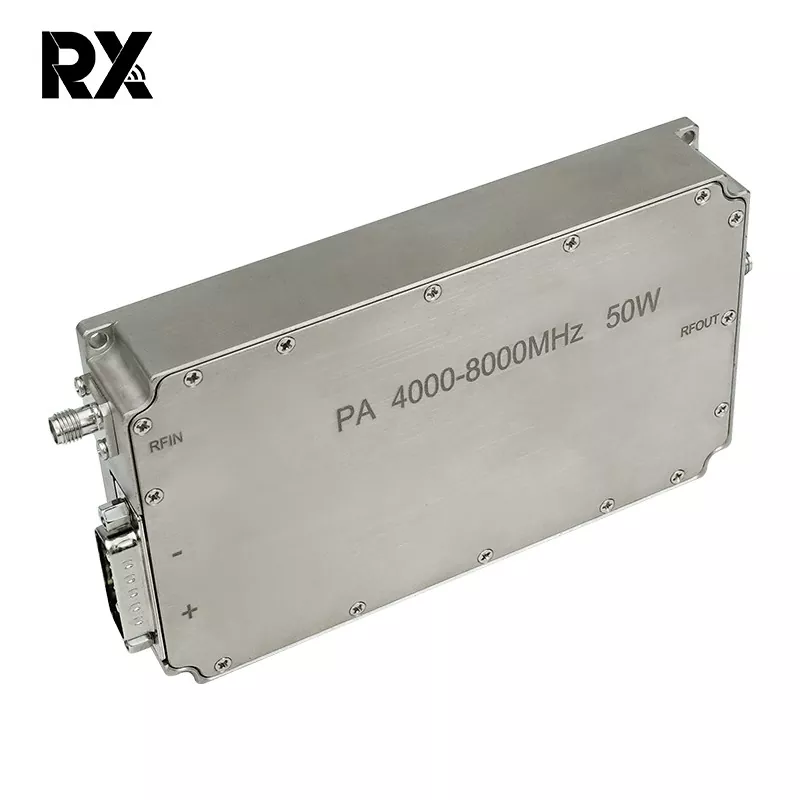

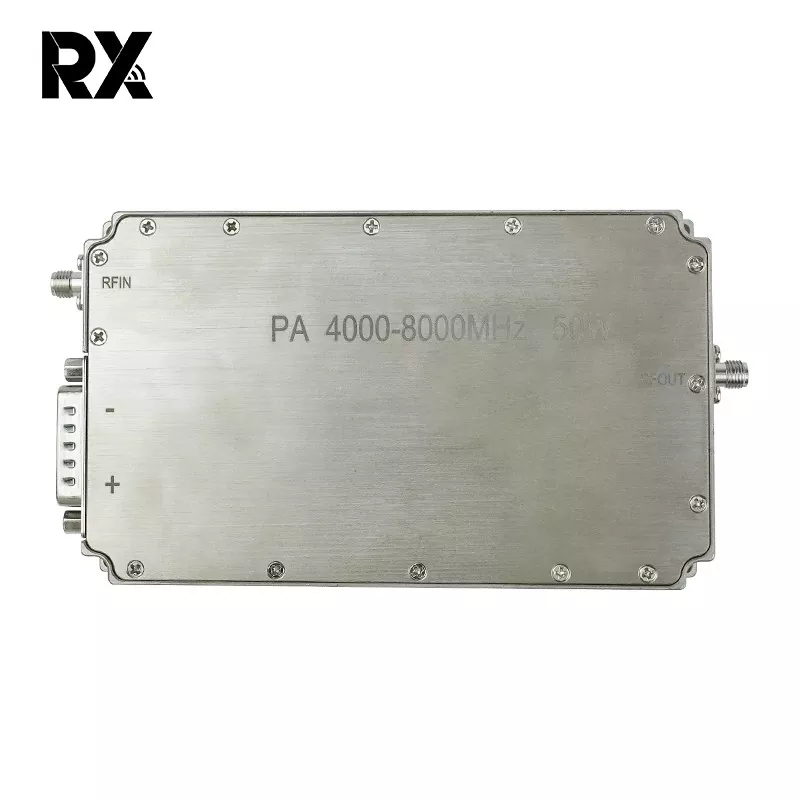

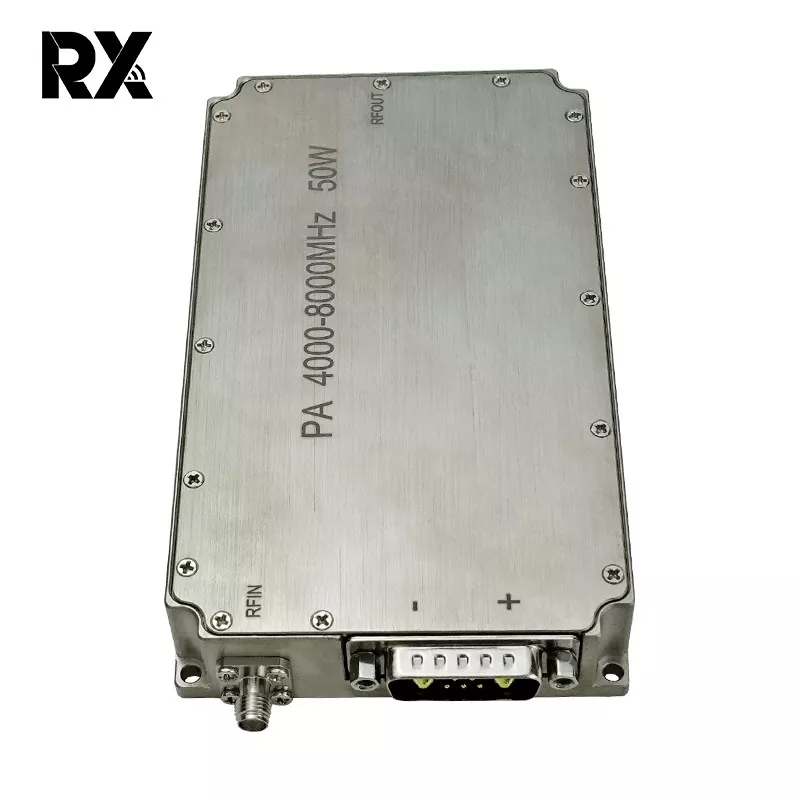

Надширокосмуговий радіочастотний підсилювач потужності C-діапазону 4-8 ГГц 50 Вт

Цей широкосмуговий підсилювач потужності 50 Вт є високопродуктивним радіочастотним модулем, призначеним для додатків, які потребують надійної вихідної потужності в діапазоні частот від 4 ГГц до 8 ГГц. Використовуючи передову технологію GaN (нітрид галію), він забезпечує високу щільність потужності, відмінну ефективність і надійну лінійність у широкій миттєвій смузі пропускання. Підсилювач розроблений для стабільності, довговічності та стабільної роботи в складних умовах.

Надіслати запит

Опис продукту

Ключові характеристики

Продуктивність широкосмугового зв’язку: бездоганно працює в повному діапазоні від 4 ГГц до 8 ГГц (C-діапазон) без необхідності перемикання діапазонів.

Висока вихідна потужність: Забезпечує типову насичену вихідну потужність мінімум 50 Вт (47 дБм) у всьому діапазоні.

Високе посилення: має типове посилення слабкого сигналу 50 дБ (мінімум), що забезпечує ефективне посилення сигналу від джерел малої потужності.

Чудова рівномірність підсилення: забезпечує чудову рівномірність посилення, як правило, ±1,5 дБ у всьому діапазоні частот для рівномірної роботи.

Висока ефективність: містить високоефективну конструкцію, яка зазвичай досягає 30% доданої потужності (PAE), зменшуючи теплове навантаження та споживання електроенергії постійного струму.

Надійна лінійна продуктивність: забезпечує високу точку стиснення 1 дБ (OP1 дБ), як правило, > 47 дБм, підтримуючи як лінійне, так і насичене посилення для різних схем модуляції.

Інтегрований захист і контроль: містить комплексні функції безпеки: захист від зворотної напруги, відключення від перегріву та захист від перевантаження на виході / КСВ. Стандартний аналоговий інтерфейс для керування зміщенням, увімкнення/вимкнення (TTL) і моніторингу стану.

Управління температурою: розроблено з ефективною системою охолодження базової плити для забезпечення надійної роботи в умовах повного навантаження. Діапазон робочих температур корпусу: від -40°C до +85°C.

Міцна конструкція: міститься в міцному, герметично закритому металевому корпусі для чудового екранування та стійкості до навколишнього середовища, підходить для військових, аерокосмічних і промислових застосувань.

немає	опис	символ	Хв	Тип	Макс	одиниця	Зауваження
1.	Робоча частота	BW	4000		8000	МГц
2.	Вхідна потужність	Pin		0		дБм
3.	Вихідна потужність CW	Псат	47	48.5	49.5	дБм	Безперервна хвиля
4.	Приріст потужності	Gp	47		49.5	дБм	@ Pin=0 дБм
5.	Рівномірність посилення потужності	△Gp		±1,5		дБ	@ Pin=0 дБм
6.	Невелике посилення сигналу	G	49	50.5	52	дБ	@ Pin=-5 дБм
7.	Рівномірність малого посилення сигналу	△G		±2		дБ	@ Pin=-5 дБм
8.	Вхідні зворотні втрати	S11		-15		дБ
9.	Робоча напруга	Vdc	28	28	32	V
10.	Поточне споживання	A		6	8	A	@ Потужність = 50~90 Вт
11.	Робоча температура		-40℃~+50℃
12.	Вхід радіочастотного роз’єму		SMA, Жінка
13.	Вихід радіочастотного роз'єму		SMA, Жінка
14.	вага			0.439	0.50	кг
15.	ДовжинаШиринаВисота		1348022			мм
16.	Вхідна потужність	PinMax	-5		5	дБм

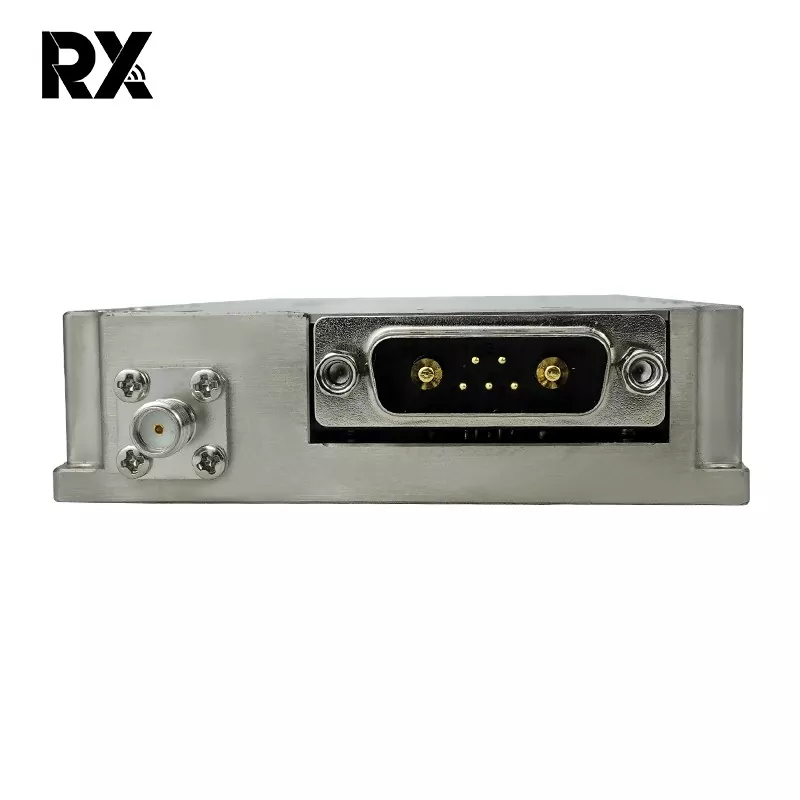

17.	Визначення інтерфейсу (7W2 жіночий)	VDD	A1	Земля
		GND	A2	28 В постійного струму
		Поточний сенс	1	Аналогова напруга відносно струму модуля @ 100 мВ/А
		Датчик температури	2	Аналогова напруга відносно температури модуля при 10 мВ/℃
		Увімкнути	3	Увімкнення підсилювача			Підсилювач Enable:TTL Logic High（3.3V）（Внутрішня тяга-низька）
		GND	4	Земля
	Габаритний розмір	Примітка: 1、 Габаритні розміри лише для довідки； 2、 Розмір можна відповідно збільшити або зменшити відповідно до вимог клієнта； 3、 Позиції вхідного інтерфейсу, вихідного інтерфейсу та інтерфейсу джерела живлення можна змінювати відповідно до фактичних потреб клієнтів；
